Область применения

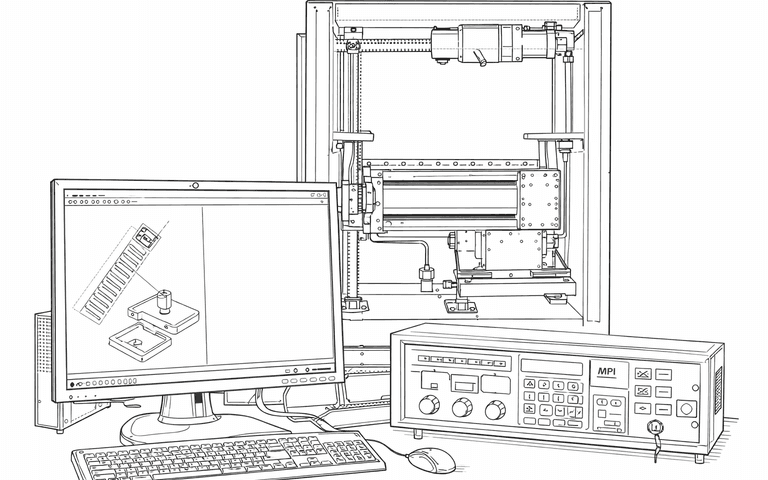

Простая установка рентгеновской дефектоскопии – CSM.Part.L для поиска дефектов в литых деталях. Недорогая и надежная система для малого и среднего производственного предприятия.
Цена
по запросу
Кабина радиационной защиты от рентгеновского излучения предназначена для работы с трубками до 160 кВ и соответствует всем европейским и действующим международным нормам радиационной безопасности. Корпус с радиационной защитой представляет собой конструкцию сталь-свинец-сталь.
Габариты
Ширина: 800 мм., Высота: 960 мм., Глубина: 550 мм. Вес кабины с компонентами: 510 кг.
Макс. излучение
Кабина обеспечивает защиту от излучения рентгеновского аппарата до 160 кВ.
Оси перемещения
Трубка перемещается по оси Х, стол для деталей по оси Х, опционально по оси Y.
Предусмотрена двухстворчатая передняя загрузочная / разгрузочная дверь (дверной проем 800 мм x 960 мм) для ручной загрузки / разгрузки деталей. Если дверь непреднамеренно открывается во время генерации рентгеновских лучей, рентгеновский аппарат автоматически отключается. Направление рентгеновского луча – вертикальное.
Рентгеновская трубка установлена на верхней стороне. Устройство ограничения луча устанавливается на окне рентгеновской трубки. Расстояние от фокусного пятна трубки до детектора будет до 750 мм.
Внешний световой проблесковый маячок (знак) размещается в верхней части корпуса. Предупреждающий знак загорается в любое время при излучении. Корпус окрашивается в любой выбранный вами цвет, по умолчанию это цвет: RAL 7032.
CSM.Vision™ – простая цифровая дефектоскопия
Для получения хорошего результата при выполнении дефектоскопических работ в настоящее время не обязательно везде использовать плоско-панельные детекторы, которые по своей цене и использованию очень ненадежны и дорогие. Предлагаемая простая установка рентгеновской дефектоскопии использует совершенно другой надежный метод получения рентгеновского изображения.
Линейный сканер с CMOS камерой
Переходите на цифровые технологии! Цифровая рентгеновская камера с линейным сканированием CSM.Vision™ была разработана специально для работы в области цифрового рентгеновского контроля. Эта камера имеет гораздо лучшее разрешение, чем у линейных диодных решеток (LDA), и работа при энергии до 160 кВ не представляет проблем.
Прочная конструкция камеры для работы в зоне от 20 кВ до 160 кВ гарантирует долгий срок службы и устойчивость к механическим воздействиям. Щелевые коллиматоры камер делают их очень нечувствительными к рассеянным лучам.
Аппаратное объединение пикселей (электронное группирование соседних пикселей в один пиксель) обеспечивает переменное разрешение от 83 мкм до 1,3 мм. Поскольку объединение пикселей свободно регулируется, можно реализовать решения, требующие очень высокого разрешения, а также решения с очень высокой скоростью сканирования (до 80 м./мин.) с одной и той же системой камер.
Масштабирование
Увеличивайте зону досмотра детали до 400% от стандартного изображения
Контраст
Повышайте видимость зоны контроля путем изменения контрастности изображения
Измерения
Измеряйте деталь по полученному изображению с очень высокой точностью
Геометрия
Стройте на получаемых данных “рельеф” 2D рисунка, устанавливая разницу толщин
Гистограмма
Визуализируйте в графическом виде изображение подключив гистограмму
Края детали
Используйте встроенную функцию улучшения изображения по краям объекта контроля
Благодаря широкому динамическому диапазону (12-битное аналого-цифровое преобразование) рентгеновские изображения имеют до 4096 уровней серого. Рентгеновские изображения можно оценивать, обрабатывать, архивировать, передавать или использовать для документирования. Систему отображения от камер можно интегрировать в стороннее программное обеспечение с помощью прилагаемой библиотеки программного обеспечения (DLL). Таким образом, становятся возможными индивидуальные решения, вплоть до полностью автоматического получения и оценки рентгеновских изображений.
Цифровые рентгеновские камеры очень экономичны и ориентированы на будущее. Архивирование всех данных позволяет сэкономить место, так как многие рентгеновские снимки могут быть сохранены на одном небольшом носителе данных (жесткий диск / CD / DVD / Облака).
Электронный блок MCU управления CSM.Vision™
Представленная схема использования MCU электроники с механизированным механизмом и линейным сканером CSM.Vision™ обеспечивает надежную работу -в первую очередь. На участках неразрушающего контроля радиографическим методом, где нет серийного потока изделий, данное простое решение – идеальный вариант перехода на цифровой рентген от рентгеновской пленки.

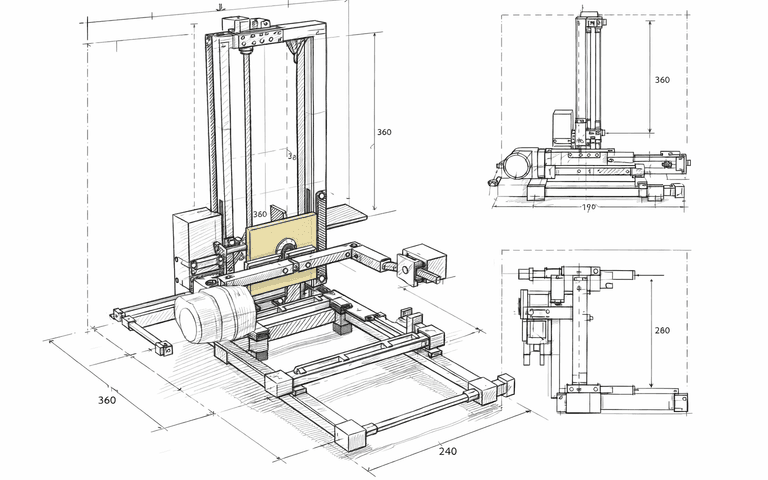

Объект контроля размещается на плоском столе (4) для литых деталей. Данный плоский стол (4) закреплен на линейном манипуляторе (2), который перемещает стол по оси Х. Электронный блок управления MCU (1) получает команду с подключенного персонального компьютера, с установленным на него ПО для анализа изображения, о старте получения рентгеновского изображения. Блок управления (1) MCU дает команду на начало работы шаговому двигателю механизации для начала работы.
Объект контроля начинает движение с постоянной скоростью сквозь пучок излучения рентгеновской трубки (5). Во время этого процесса MCU блок считывает получаемую с линейного сканера (3) информацию и выдает данные в основной ПК оператора-дефектоскописта. Софт ПК интегрирует данные с линейного сканера (3) и формирует рентгеновское изображения для последующего анализа.
Безопасная и надежная установка дефектоскопии
Мы постоянно повторяем, что базовым условием при разработке и производстве наших установок является обеспечение высокой надежности с единовременным безопасным ведением работ с источником рентгеновского излучения. В дополнение к продуманной упрощенной механики мы используем электронные узлы для контроля и управления качеством наших систем.
Спокойная работа
Работоспособность
Защитный переключатель с ключом от несанкционированного доступа
Кнопка аварийного останова блокирует работу всех систем после нажатия
Отключение аппаратуры при выходе из строя сигнальной лампы
Две независимые внешние цепи безопасности (например, дверные датчики)
Цепь радиационной безопасности (согласно требованиям DIN 54113)
Контроль температуры охлаждающей жидкости рентгеновской трубки
Постоянный мониторинг расхода охлаждающей жидкости трубки
Непрерывная регистрация входного напряжения и значения тока
Полный контроль за выходным значением напряжения и тока
Отслеживание температуры в кабине радиационной защиты и вывод на необходимый механизм
Спокойная работа
Защитный переключатель с ключом от несанкционированного доступа
Кнопка аварийного останова блокирует работу всех систем после нажатия
Отключение аппаратуры при выходе из строя сигнальной лампы
Две независимые внешние цепи безопасности (например, дверные датчики)
Цепь радиационной безопасности (согласно требованиям DIN 54113)
Работоспособность
Контроль температуры охлаждающей жидкости рентгеновской трубки
Постоянный мониторинг расхода охлаждающей жидкости трубки
Непрерывная регистрация входного напряжения и значения тока
Полный контроль за выходным значением напряжения и тока
Отслеживание температуры в кабине радиационной защиты и вывод на необходимый механизм
Удобная простая установка рентгеновской дефектоскопии
Минимум механизмов движения
Простая в использовании система не подразумевает даже периодического технического обслуживания
Удобное и надежное крепление трубки
Быстрая смена рентгеновской трубки при необходимости (техобслуживание, ремонт, самостоятельная замена)
Смена фокусного расстояния за 1 минуту
Упрощенное ручное изменение фокусного расстояния обеспечивает надежность. Возможно нанесение отметок
